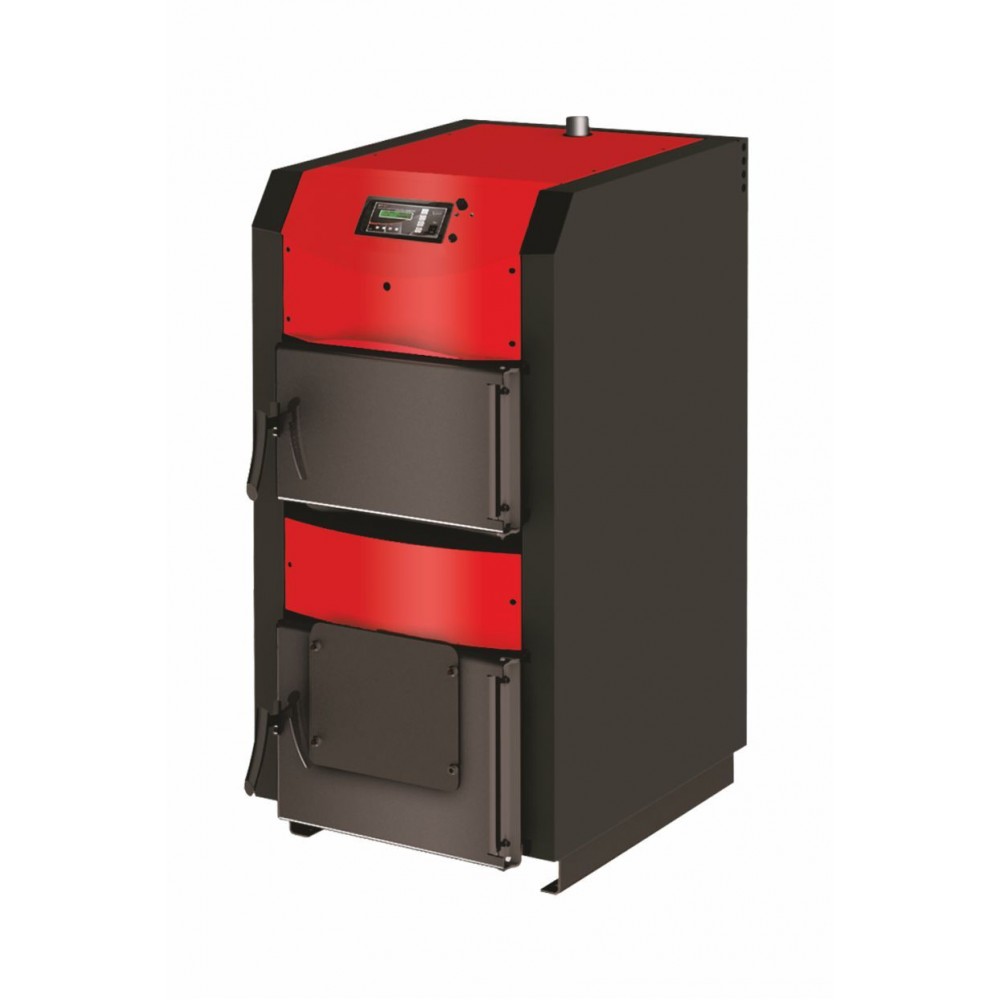

Puukattila BURNiT NWB PRIME 110, 110kW

Teräskattila älykkäällä elektronisella säätimellä ja sähkötuulettimella pakkoilman syöttöön. Kiinteän polttoaineen kattilat NWB PRIME ovat nimellisteholtaan 20 - 110 kW keskikokoisten ja suurten tilojen lämmitystarpeiden tyydyttämiseksi. Ne on suunniteltu polttamaan kiinteää polttoainetta - puuta, luokan B puubriketteja ja hiiltä, ​​ja ne tarjoavat mahdollisuuden asentaa pelletti-, öljy- tai kaasupolttimia.

Valmistus

Kattilan runko on valmistettu korkealaatuisesta teräksestä, jonka paksuus polttokammioon on 5 mm ja vesivaippa 3 mm. Polttokammiossa on suuri lämmönvaihtopinta ja pieni kammion impedanssi. Suuri tulipesän ovi varmistaa helpon lastauksen isoihinkin puupaloihin.

Ohjain ST-81

ST-81 lämpötilansäädin on tarkoitettu keskuslämmityskattiloiden ohjaamiseen. Se ohjaa kiertovesipumppua, kuumavesipumppua ja tuuletinta. Pumppujen neljä valinnaista toimintatapaa: talon lämmitys, kattilaprioriteetti, rinnakkaispumput, kesätila. Säätimen kotelo on suunniteltu asennettavaksi kattilaasennukseen. Sen toiminnot perustuvat antureista saatuihin tietoihin. Elektroninen ohjausyksikkö ohjaa palamisprosessia puhaltimella käytetyn polttoaineen ja savupiipun vedon perusteella, mikä mahdollistaa laajan toiminta-alueen.

Tehokkuus

Lämmönvaihdon lisäämiseksi polttokammion pinta on uritettu ja suunniteltu kolmivaiheiseen savukaasuvirtaukseen. Vaippa peittää tulipesän kokonaan ja maksimoi lämmön käytön. Kattilan runko on eristetty 50mm paksulla korkeita lämpötiloja kestävällä villalla.

Turvallisuuslaitteet

Kattilan turvallisen ja luotettavan toiminnan varmistamiseksi on asennettu useita turvalaitteita

- Irrotettava metallinen tuhkaritilä suojaa lämmönvaihtoputkia ja kammion pohjaa liekiltä

- Paineenalennusventtiili 3 bar sis. toimitussarjan

- Turvalämmönpoisto: vesijohtovedellä täytetty putki kulkee kattilan rungon ylimmän osan läpi. Ylikuumenemisen sattuessa se laukeaa auki termostaattiventtiilillä (ei sisälly toimitukseen) lämmön poistamiseksi kattilasta.

Polttoaine

Keskuslämmityskattila voi toimia luonnonmukaisella käsittelemättömällä puulla, mutta myös kivihiilellä ja puristetulla kiinteällä polttoaineella, kuten briketteillä. Puuhirsien maksimipituus on mallista riippuen 330-500 mm. Polttoaineen kosteuden tulee olla 20 % tai vähemmän.

Polttoaineen maksimaalisen lämpöenergian käyttämiseksi tukkeja tulee kuivata pitkiä aikoja. Korkea kosteustaso vähentää kattilan kaloripitoisuutta ja tehoa.

Monipuolisuus

Tämä kattilasarja on valmistettu kiinteän polttoaineen polttamiseen, ja se voidaan sovittaa erilaisiin polttoaineisiin. Tämä on mahdollista asentamalla pelletti-, kaasu- tai öljypoltin alempaan oven aukkoon. Polttimen asentamiseen tarvitaan myös laippa (valinnainen).

Kaavio NWB PRIME -puukattilan pääominaisuuksista

 Legenda:

1. Ohjausyksikkö
2. Kotelo
3. Tehokas lämmöneristys
4. Turvalämpöimuri
5. Kolmitieinen savukaasuvirtaus
6. Vaippa
7. Palokammio
8. Metallituhkaritilä
9. Tuhka- ja nokisäiliö
10. Polttimen laippa (valinnainen)
11. Savuhormi
12. Ilmansyöttötuuletin
13. Ilmanottoaukon läppä

Tämä laite on standardin EN 303-5 mukainen.
