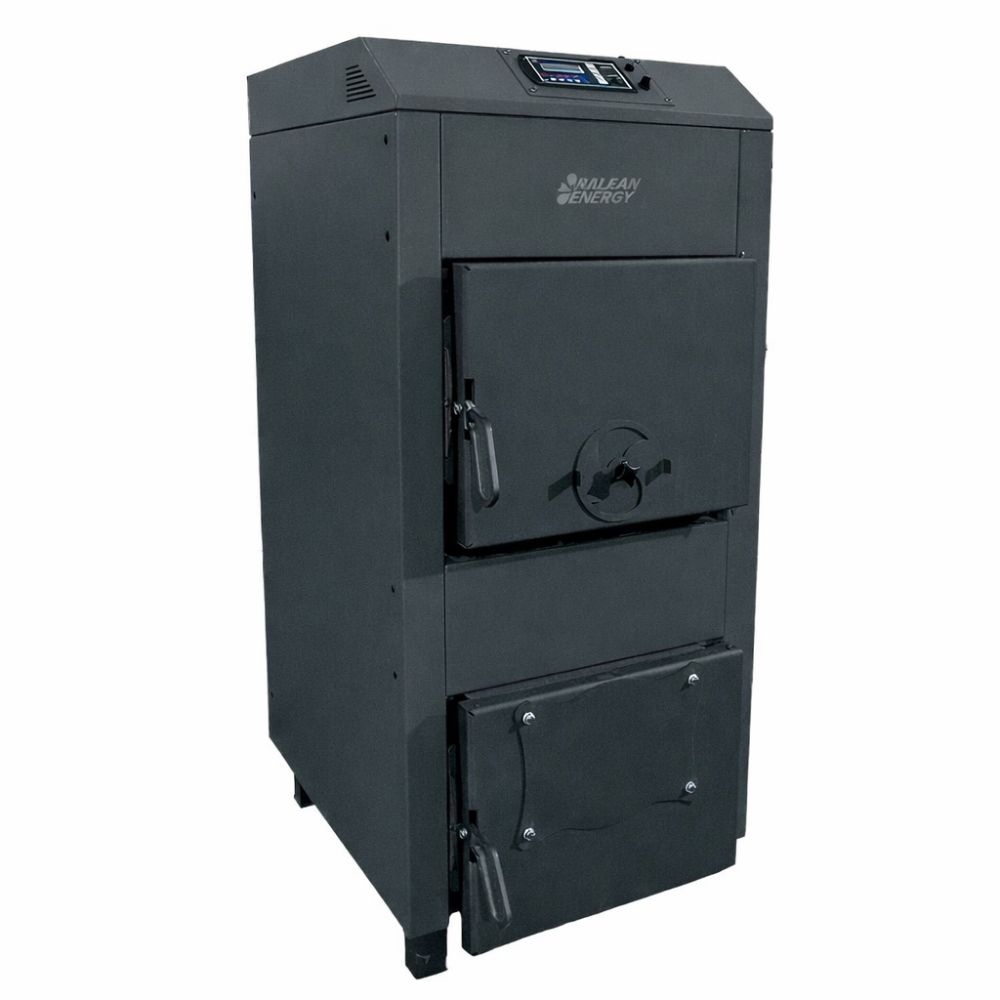

Puukattila Balkan Energy P60, 60kW

Teräksinen kiinteän polttoaineen kattila älykkäällä säätimellä ja sähköpuhaltimella paineistettua ja säädettävää ilmansyöttöä varten. Balkan Energy P -sarjan kiinteän polttoaineen kattilat kattavat 30 - 100 kW tehoalueen ja vastaavat keskisuurten ja suurten laitosten lämmitystarpeita. Nämä kiinteiden polttoaineiden polttamiseen suunnitellut kattilat tarjoavat myös mahdollisuuden asentaa pellettipoltin.

Tuotteen ominaisuudet

Rakenne:

• Kattilan runko on valmistettu korkealaatuisesta, 5 mm paksusta teräksestä.
• Siinä on suuri palotila, jossa on leveä lämmönvaihtopinta ja alhainen vastus tehokkaamman vedon aikaansaamiseksi.

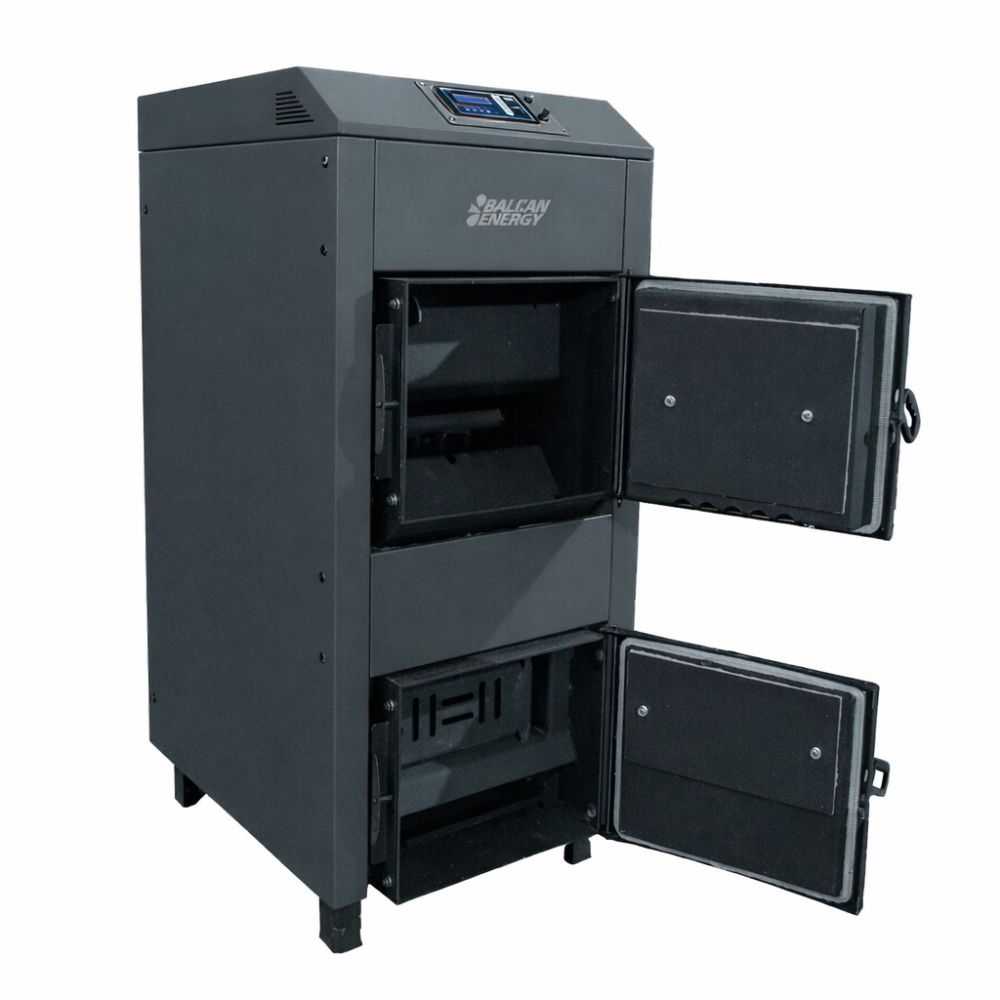

• Suuri ovi mahdollistaa isojen puukappaleiden helpon lastauksen.

Tehokkuus:

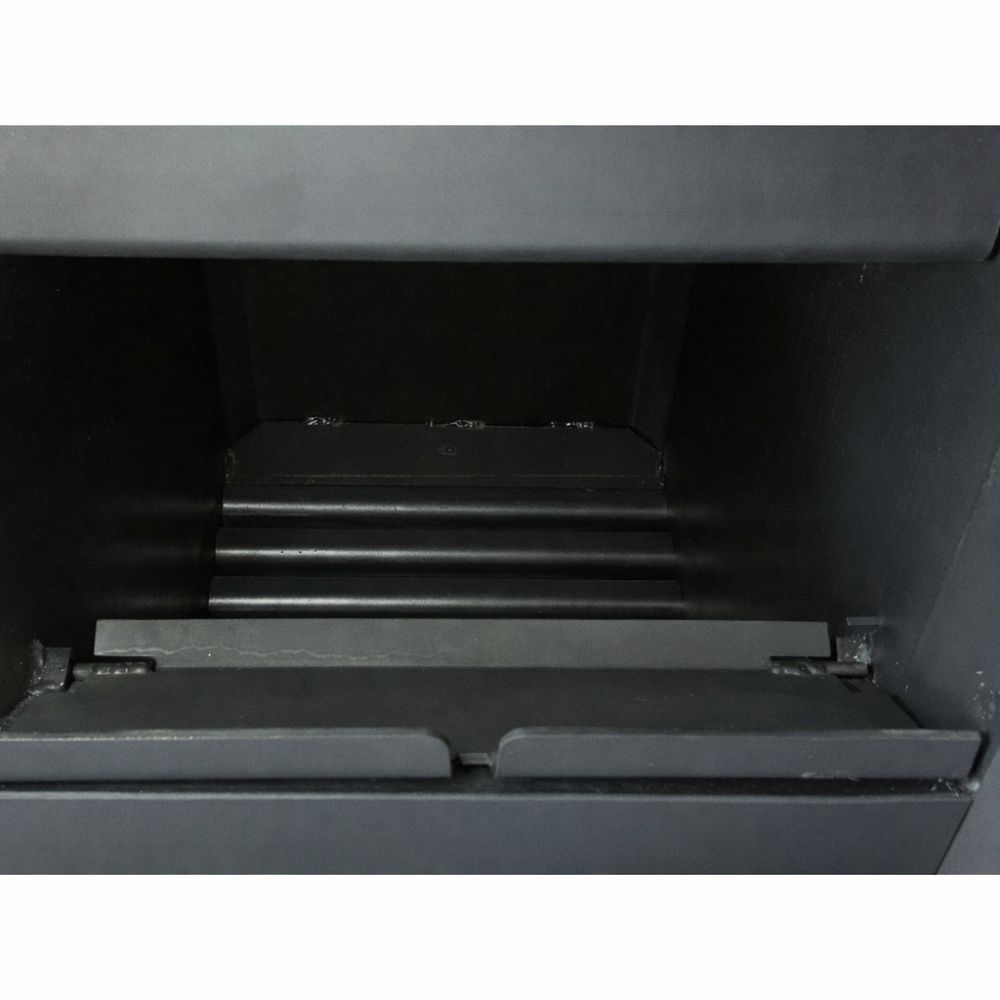

• Polttokammio on uurrettu lämmönvaihtopinnan lisäämiseksi, ja siinä on kolminkertainen poistoreitti lämmönvaihdon maksimoimiseksi.
• Kolmas pakopolku on tehty halkaisijaltaan suurilla putkilla pakokaasujen virtauksen tehokkaaseen hallintaan. Se sisältää turbiinit pakokaasun virtausnopeuden säätämiseksi ja palamisen optimoimiseksi.
• Polttokammio on täysin ympäröity vesivaipalla lämmönvaihdon tehostamiseksi.
• Kattila on ulkopuolelta eristetty tiheällä keraamisella villalla, joka on suunniteltu kestämään korkeita lämpötiloja.

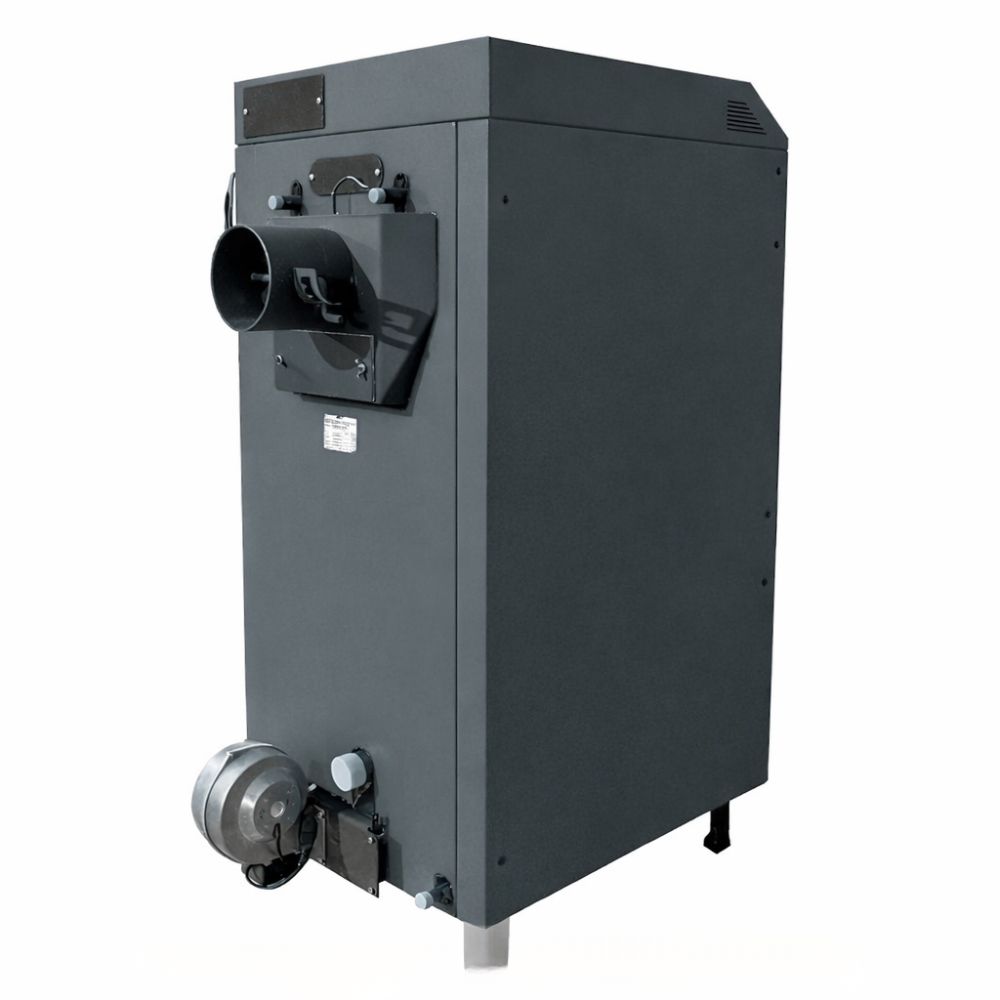

• Ilmansyöttöä säätelee korkealaatuinen tuuletin, joka sijaitsee kattilan takana. Elektroninen säädin mittaa veden lämpötilaa kattilan ylä- ja alaosassa sekä savukaasujen ulostulon lämpötilaa ja säätää automaattisesti ilmansyöttöä palamisen optimoimiseksi ja polttoainetalouden maksimoimiseksi järjestelmän tarpeiden mukaan.
• Järjestelmä voidaan liittää sisätermostaattiin.

Lisäominaisuudet:

• Uurrettu palotila lisää lämmönvaihtopintaa.
• Kolminkertainen pakopolku optimaaliseen suorituskykyyn.
• Kolmas polku käyttää suurihalkaisijaisia ​​putkia, joissa on turbiineja pakokaasun virtausnopeuden säätämiseen.

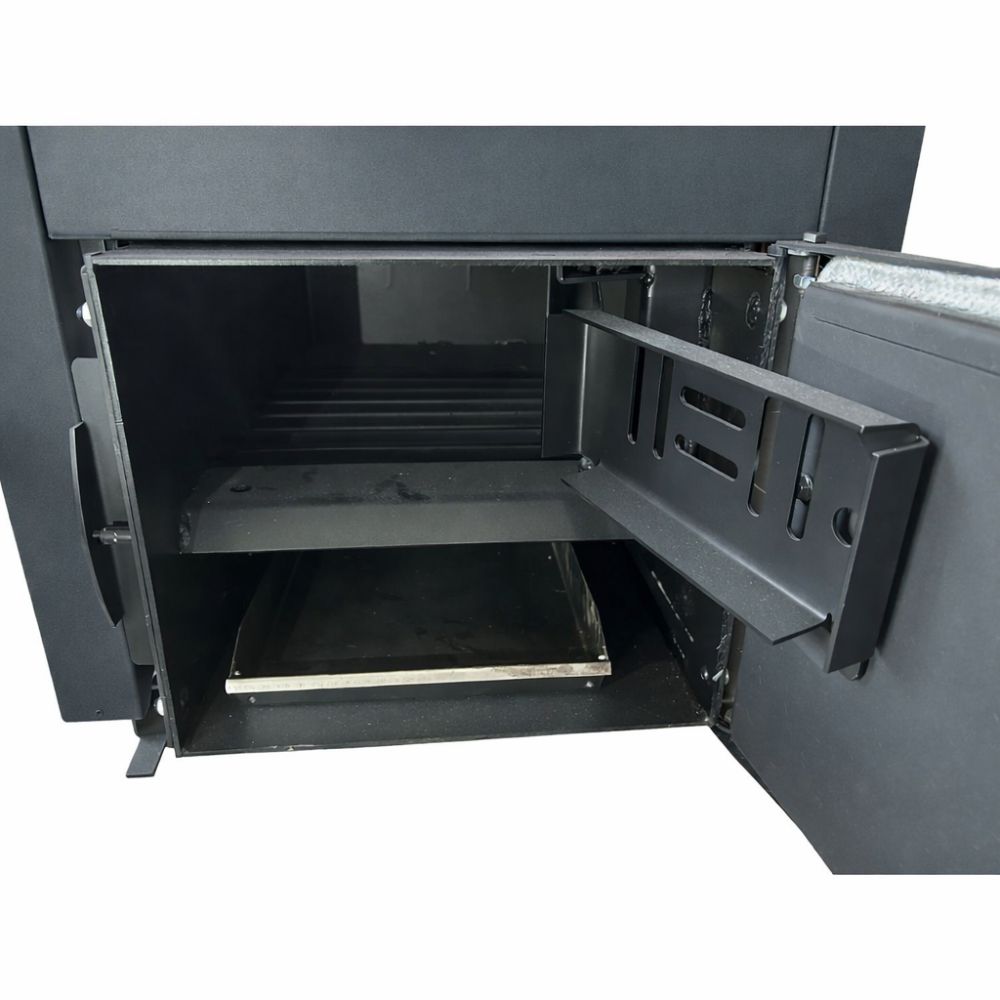

• Alempaan oveen mahtuu pellettipoltin valinnaisella kaulalaipalla.


ST-81 zPID Latauspuukattilan ohjain


Ohjaimen toiminnot:

• Tuulettimen ohjaus vaiheella 1 0 - 100.
• Keskuslämmityksen kiertovesipumpun ohjaus.
• Kuumavesipumpun ohjaus.
• Huonetermostaattiliitäntä parantaa lämpötilan säätöä.
• zPID-ohjelmisto automaattiseen ilmanoton säätöön, palamisen ja polttoainetalouden optimointiin.

Ohjainlaitteet:

• LCD-näyttö lukemien näyttämiseen.
• Kaksi lämpötila-anturia vedelle kattilan rungon ylä- ja alaosassa (CH-lämpötila-anturit)
• Yksi kuuman veden anturi (HCW-anturi)
• Yksi savun lämpötila-anturi.
• Korkean lämpötilan suojaus ylikuormitusreleellä.
• Ohjauspaneeli on valmistettu materiaaleista, jotka kestävät sekä korkeita että matalia lämpötiloja.

Toimintaperiaate:

Älykäs lämpötilansäädin ST-81 zPID on suunniteltu säätelemään kiinteän polttoaineen keskuslämmityskattiloiden toimintaa. Se ohjaa keskuslämmityspumppua, kuumavesipumppua ja tuuletinta. Toimintatilaa on neljä:

• Kodin lämmitys
• Kattilan prioriteetti
• Rinnakkaiset kiertovesipumput
• Kesätila

Säädin mittaa savukaasujen ja veden lämpötiloja kattilan ylä- ja alaosassa ja käyttää zPID-toimintoa säätämään automaattisesti ilmanottoa, mikä optimoi palamisen maksimaalisen suorituskyvyn ja polttoainetalouden saavuttamiseksi.


Turvaominaisuudet:

Turvallisen ja luotettavan toiminnan varmistamiseksi kattila on varustettu erilaisilla turvamekanismeilla:

• 3 baarin paineenalennusventtiili (sisältyy)
• Jäähdytyselementti: Kattilan takana ja yläosassa jäähdytyselementti (putkimainen rakenne, jolla on suuri pinta-ala) on liitettävä vesiverkkoon lämpöventtiilin kautta etäanturilla (EI sisälly toimitukseen). Ylikuumenemisen sattuessa jäähdytyselementtiin vapautuu vettä, joka haihduttaa kattilan lämpöä ympäristöön.
• STB-termostaatti, joka katkaisee virransyötön ylikuumenemisen varalta.
• Elektroninen ohjausjärjestelmä, joka katkaisee ilman tulon palotilaan ylikuumenemisen sattuessa.
• Automaattinen ilmansyötön katkaisu sähkökatkon sattuessa.

Laite täyttää EN 303-5 -standardin CE-sertifiointi.

Kattilan osat - kaavio

1 - Polttokammio
2 - Polttoainesäiliön luukku
3 - Tuhkan puhdistusluukku
4 - Painepuhallin (puhaltimella varustetut kattilat)
5 - ST-81 zPID-säätö (kattiloissa, joissa on tuuletin)
6 - Savupiippu

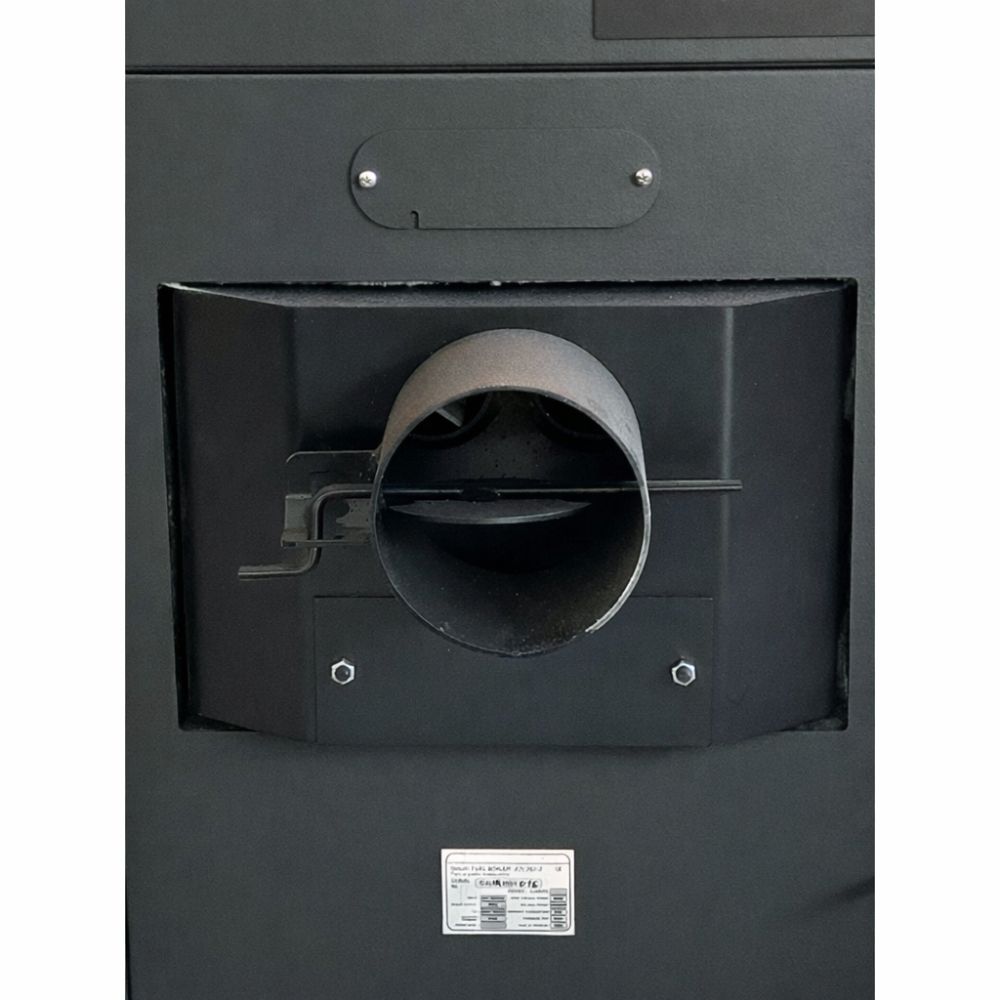

7 - Venttiili savupiipun vedon säätöön

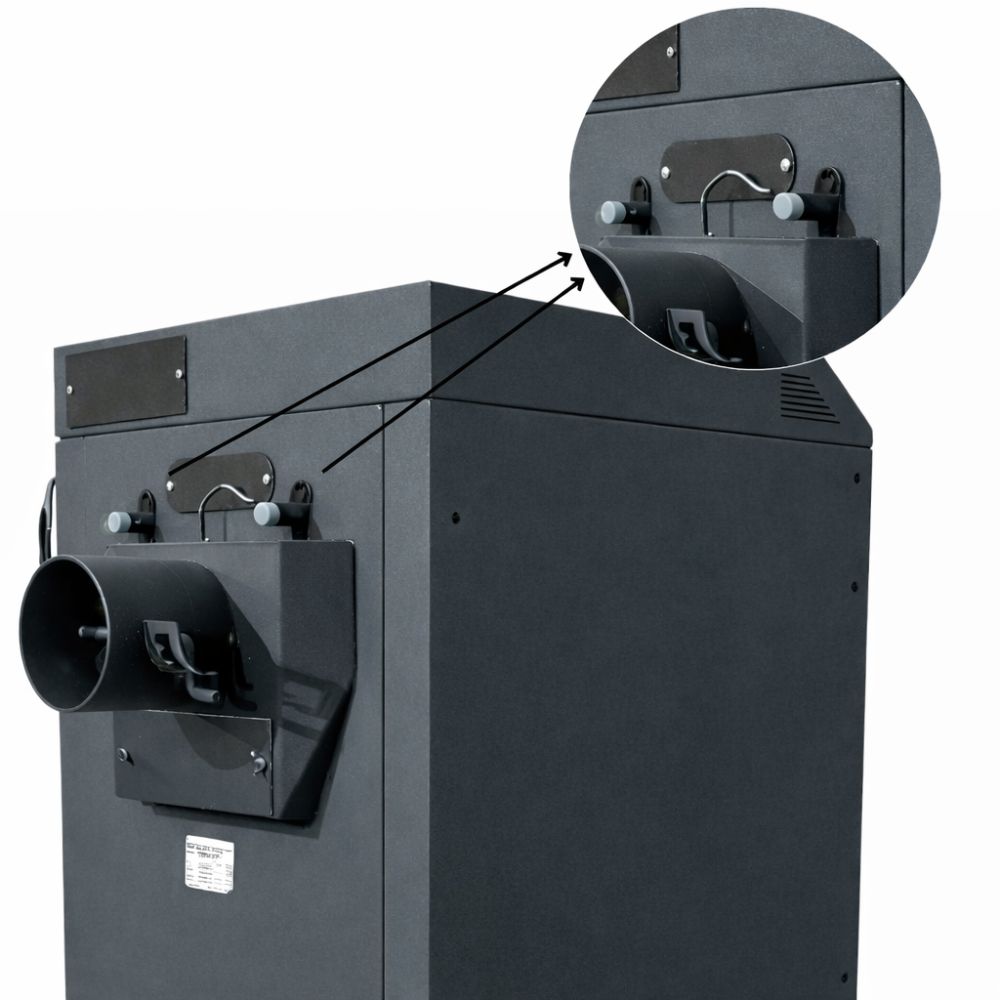

8 - Tarkastusreikä savupiipun puhdistukseen
9 - Anturilämpömittari (kattiloissa ilman tuuletinta)
10 - Hätäkierukka
11 - Venttiili toisioilmalle
12 - Ilmansyöttöventtiili (kattiloissa ilman tuuletinta)
13 - Mekaaninen lämpötilansäädin (kattiloissa ilman tuuletinta)
14 - Kaapelin pistorasian kansi
15 - Antureiden tarkastuskansi
16 - G 1½" Veden tuloliitin
17 - G 1½" Veden ulostuloliitin
18 - G ½" Liitäntä kattilan täyttöön ja tyhjennykseen
19 - Polttimen asennusreiän kansi
20 - Tuhkan turvaluukku
21 - Savupiipun kiinnitysluukku
22 - Ylempi turvaovi
23 - Tuhkakuppi
24 - Ilmanjakolaite
25 - Sulake
26 - Kattilan turvatermostaatti – STB

Esimerkkikaavioita kattilan kytkemiseksi erityyppisiin lämmitysjärjestelmiin
