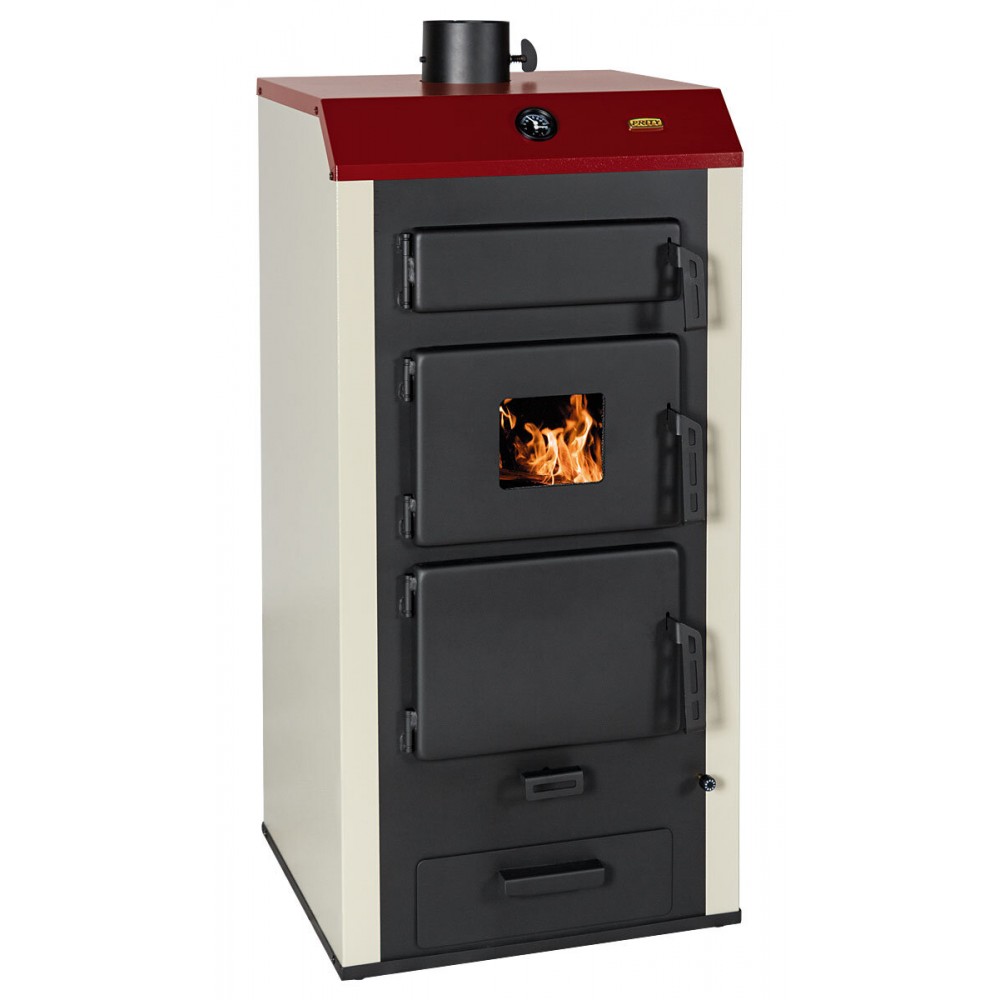

Puukattila Prity NS26, 28.9 kW

Kattila on suunniteltu sijoitettavaksi pohjakerroksen huoneeseen tai kellariin, jossa on helppo lastata puuta ja puubrikettejä.

Sen tarkoitus on lämmittää vettä paikallisiin keskuslämmitysjärjestelmiin sekä lämmittää käyttövettä.

Puulämmittimen tärkeimmät ominaisuudet:

• Runko 2 mm paksusta teräslevystä
• Päällinen 3-4 mm paksusta teräslevystä
• Kattilan pääosa on lämmönvaihdin. Se on valmistettu hitsatusta metallilevystä. Alaosa on polttokammio.
• Tuhkalaatikko on sijoitettu polttokammion alle. Se kerää palamisprosessin jäännökset ja mahdollistaa laitteen helpon huollon ja puhdistuksen.
• Kylmän veden tuloaukko on sijoitettu päälle ja kuuman veden ulostulo - taakse. Molemmat ovat kierteisiä ja niitä käytetään kattilan liittämiseen keskuslämmitysjärjestelmään.
• Savupiippu on kattilan yläosassa ja sitä käytetään savukaasujen poisjohtamiseen.
• Teräksisessä lämmönvaihtimessa on kivivillaeristys, joka vähentää lämpöhäviöitä ympäristöön.
• Ulkopuoliset koristesivut on valmistettu metallilevystä ja ne on pulverimaalattu.
• Savupiipun päälle asetetaan manuaalinen pelti savupiipun vetoa säätelemään.
• Manuaalinen läppä ensiöilmalle.
• Kapillaaritermostaatin avulla aikaansaatu ilmansäätö säätelee tasaisesti kuuman veden lämpötilaa 50°C:sta 90°C:een, mikä lisää palamisprosessin suorituskykyä ja taloudellisuutta.

Halutun lämpötehon saavuttaminen riippuu:

• valittu polttoaine, jolla on tarvittava kaloripitoisuus ja kosteus
• sen myöhempi sytytys ja tankkaus
• primääri- ja toisioilman säätely
• luonnoksen asetusta
• tehokkaan ilman lämmönvaihdon järjestäminen jne.

Asennusohjeet

• Kysy neuvoa ammattilaiselta ennen kattilan liittämistä savupiippuun ja keskuslämmitysjärjestelmään.
• Kattila on sijoitettava vaakasuoralle, palamattomalle lattialle. Lattian suojaamiseksi puukattilan alle voidaan asettaa palamaton tyyny. Jos käytetään tyynyä, sen tulee ulottua vähintään 50 cm kattilan eteen ja 30 cm molemmille puolille.
• Kattilan välittömään läheisyyteen (80 cm:n etäisyydelle kummaltakin sivulta) ei saa sijoittaa esineitä, jos ne ovat syttyviä tai voivat vaurioitua kuumuudesta.
• Kaikki kattilan savupiippuun yhdistävät elementit on kiinnitettävä tiukasti, mutta ei siten, että ne asettuvat savupiipun läpikulkuosaan.
• Savupiipun putkien tulee olla halkaisijaltaan samat kuin kattilassa.
• Kattila on suositeltavaa liittää erilliseen savupiippuun. Muut lämmityselementit voidaan kytkeä samaan savupiippuun vain, jos se on suunniteltu tähän tarkoitukseen.
• Raitisilman virtauksen kattilan sisällä tulee olla vähintään 4 m³/h jokaista lämmitystehoa kohti. Tarvittaessa ilmaa voidaan syöttää toisesta huoneesta tai ulkopuolelta.
• Kattilan palamisprosessista ei saa jäädä ilmaa painovoiman tai pakotetun aspiraation toimiessa, koska tällöin palaminen on epätäydellistä ja/tai savukaasut voidaan palauttaa huoneeseen.
• Kattila tulee liittää keskuslämmitysjärjestelmään sopivilla varusteilla ja kalusteilla etukäteen laaditun lämmitysprojektin mukaisesti.

VAROITUS!

 - Ei saa polttaa, kun sitä ei ole liitetty lämpöpatteriin/puhallinkonvektorilämmittimiin. Puun polttaminen ilman vettä kattilassa aiheuttaa sen halkeilua ja takuun menetyksen.

Suositukset:

- Suosittelemme asennuksen tehtäväksi avoimessa järjestelmässä. Suljetun piirin järjestelmään kytkettynä se on suojattava täysin varoventtiileillä, joiden lämpötila ja paine ovat enintään 1,5 bar.

- Kaikki asennuksen osat on suojattava jäätymiseltä. Asennuksissa, joissa on pakkokierto, suosittelemme, että pumppua varmistetaan UPS:llä.

- Asennuksissa, joissa on kupariosia, kattila tulee suojata syövyttävältä elektrolyysiltä käyttämällä magnesiumin uhrianodia tai vastaavaa suojajärjestelmää.
