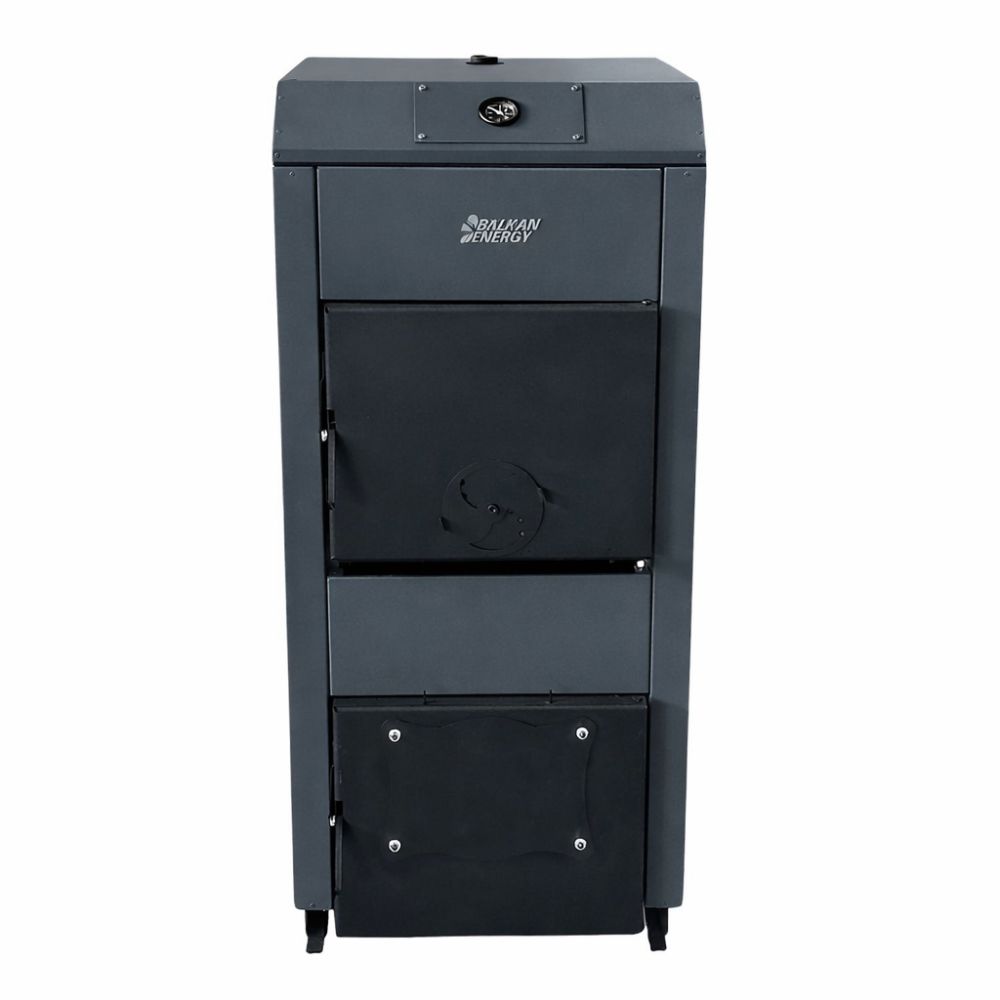

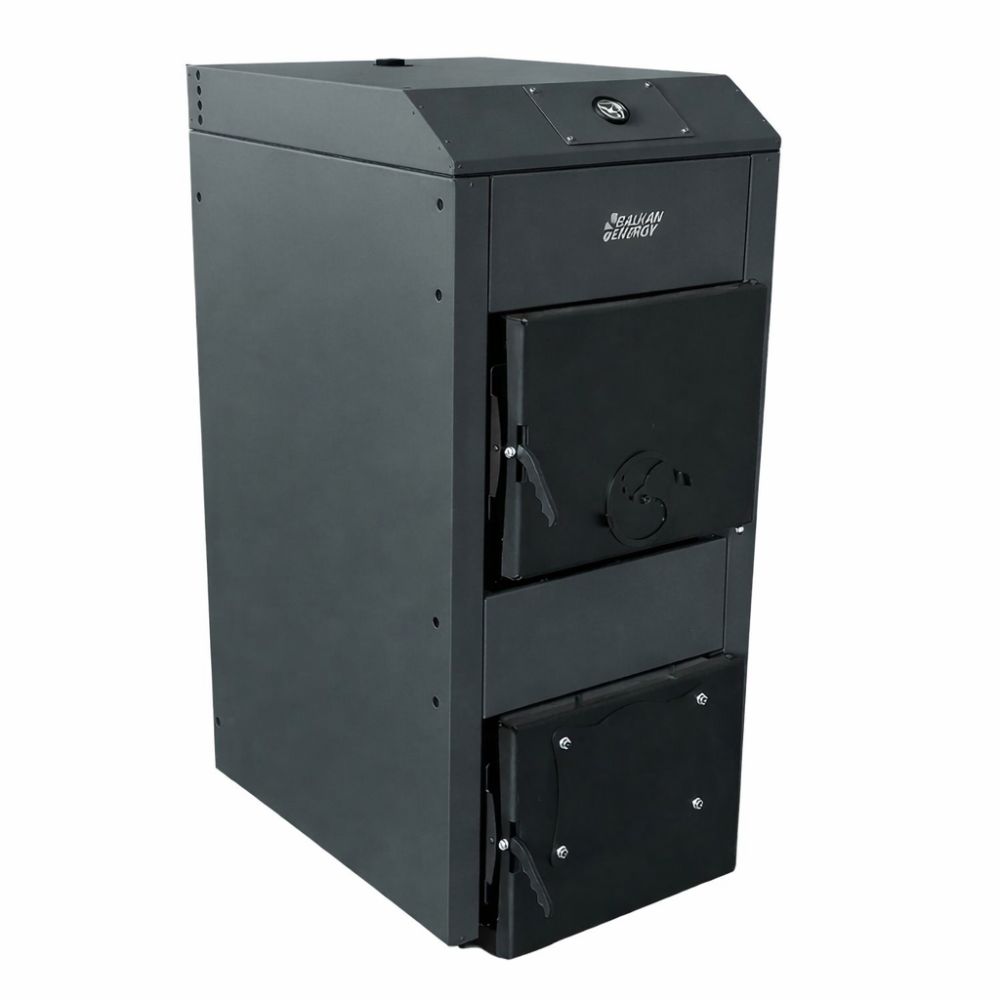

Puukattila Balkan Energy 80, 80kW

Tuotteen ominaisuudet:

Rakenne:

- Kattilan runko on valmistettu korkealaatuisesta 5 mm paksusta teräksestä.
- Siinä on suuri palotila, jossa on suuri lämmönvaihtopinta ja alhainen impedanssi tehokkaamman vedon aikaansaamiseksi.

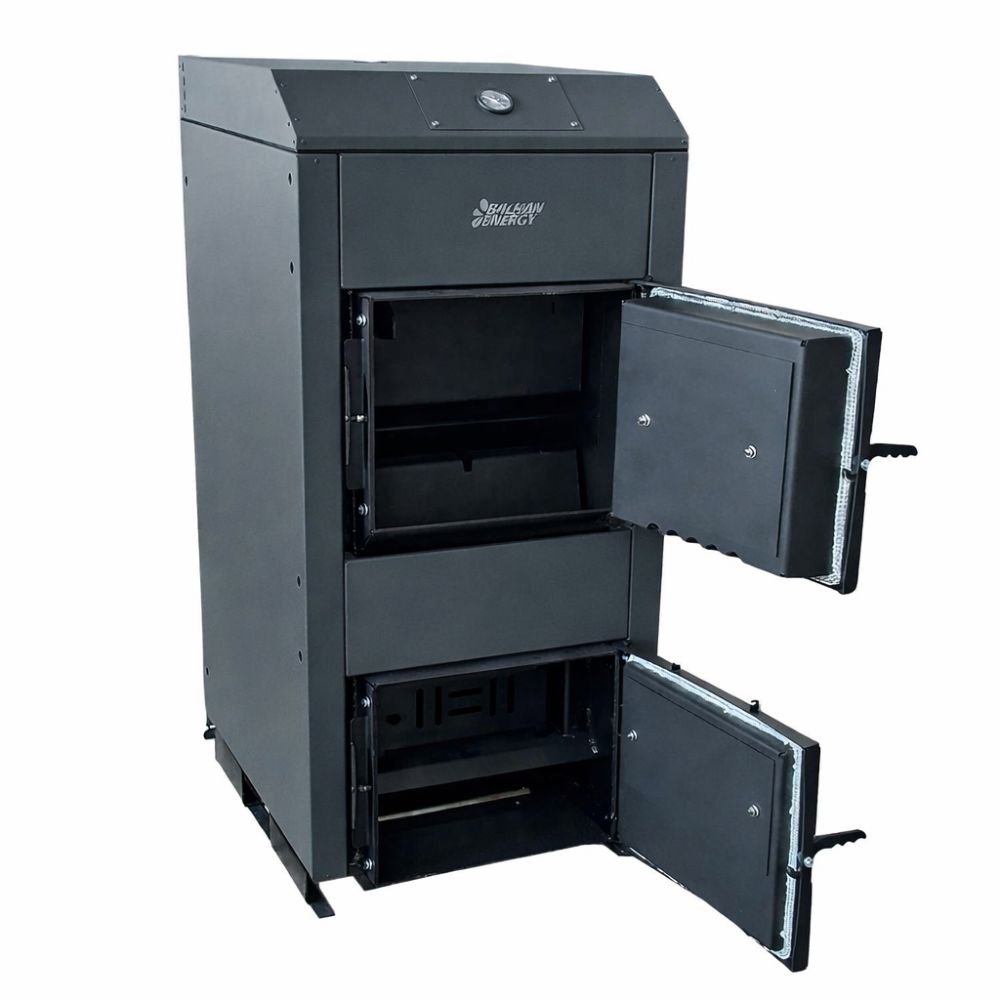

- Suuri ovi mahdollistaa suurten puupalojen helpon lastaamisen.

Tehokkuus:

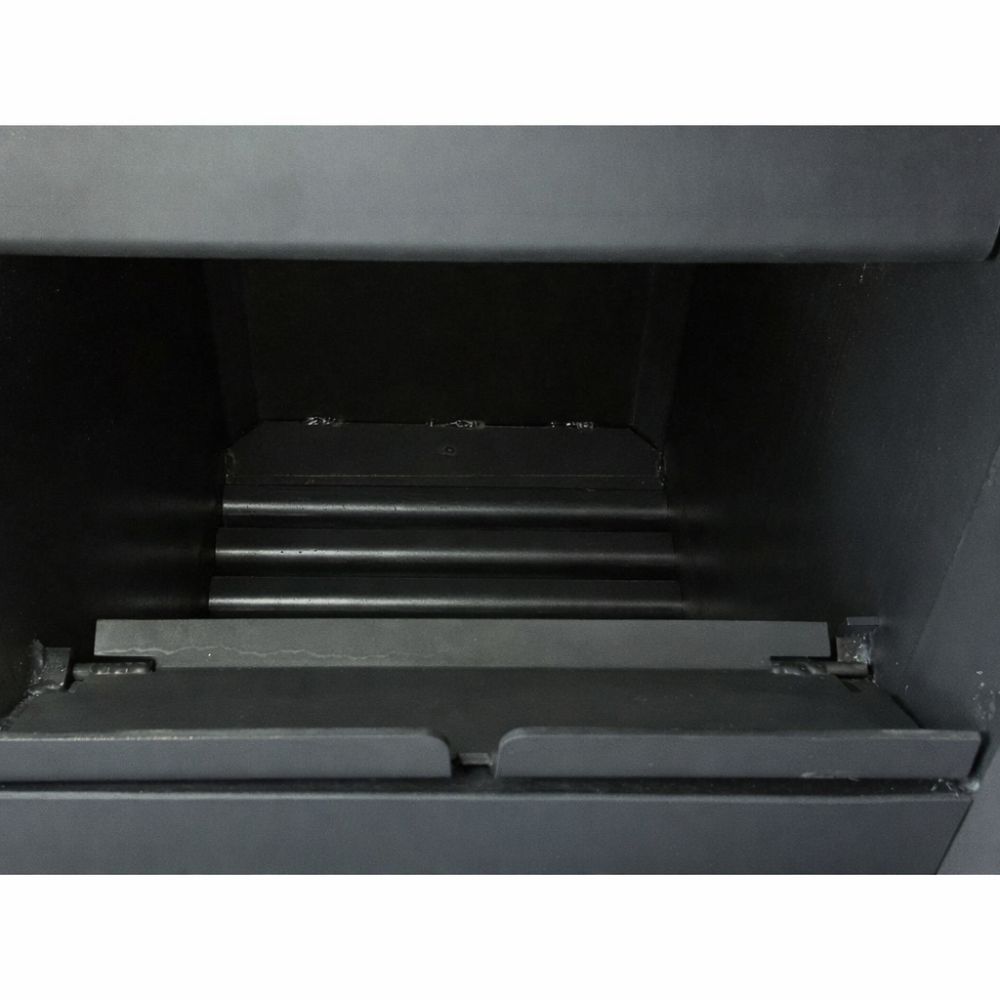

- Polttokammio on uurrettu ja suunniteltu kolminkertaisella hormireitillä lämmönvaihdon maksimoimiseksi.
- Kolmannessa hormireitissä on halkaisijaltaan suuret putket pakokaasuvirran tehokkaaseen säätelyyn, turbulaattorit säätelevät poistuvien savukaasujen nopeutta ja optimoivat tehokkuutta.
- Polttokammio on kokonaan päällystetty vaipalla lämmönvaihdon tehostamiseksi.
- Kattila on ulkopuolelta eristetty tiheällä keraamisella kivivillalla, joka on suunniteltu kestämään korkeita lämpötiloja.
- Termostaattinen vedonsäädin säätää automaattisesti palamisilman syöttöä avaamalla tai sulkemalla pohjaluukun läpän kattilan lämpötilan perusteella.

Lisäominaisuudet:

- Ribbotettu palotila ja kolminkertainen poistopolku parantavat lämmönvaihtoa.
- Viimeinen pakopolku käyttää halkaisijaltaan suuria putkia ja siihen voidaan lisätä turbulaattoreita pakokaasun nopeuden säätämiseksi.

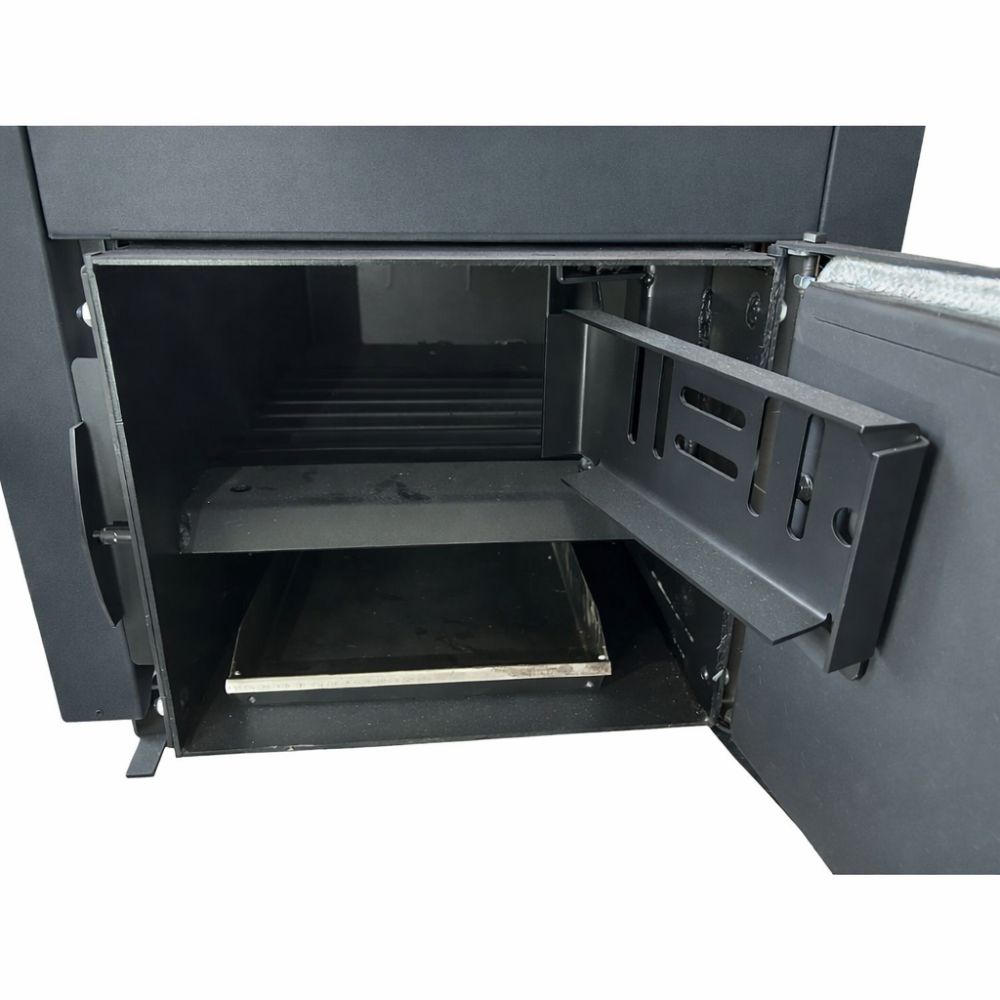

- Alempi ovi on suunniteltu pellettipolttimelle, jossa on valinnainen kaulalaippa.

Turvaominaisuudet:

Turvallisen ja luotettavan toiminnan varmistamiseksi tarvitaan useita turvakomponentteja:
- Mekaaninen ketjupuukattilan termostaatti (ajonsäädin).
- 3 baarin paineenalennusventtiili (toimitetaan tuotteen mukana).
- Kattilan taka- ja yläosassa sijaitseva lämpölaajenemisjäähdytin on liitettävä vesiverkkoon kauko-anturilla varustetulla lämpöventtiilillä (ei sisälly tuotteen mukana). Ylikuumenemisen sattuessa tämä järjestelmä vapauttaa vettä lämmönvaihtimeen, mikä johtaa ylimääräisen lämmön ympäristöön.

Sertifikaatit:

Tämä tuote täyttää EN 303-5 -standardit ja on CE-sertifioitu.

Kattilan osat - kaavio

1 - Polttokammio
2 - Polttoainesäiliön luukku
3 - Tuhkan puhdistusluukku
4 - Painepuhallin (puhaltimella varustetut kattilat)
5 - ST-81 zPID-säätö (kattiloissa, joissa on tuuletin)

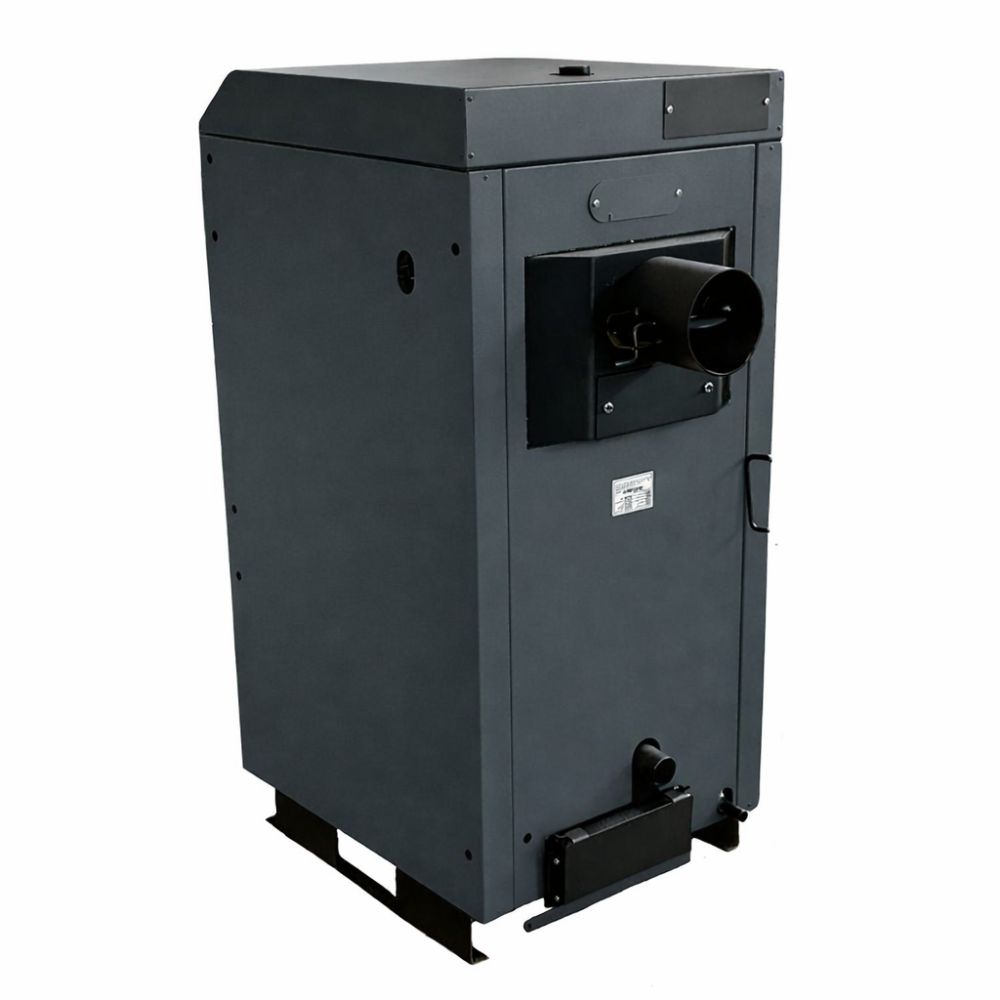

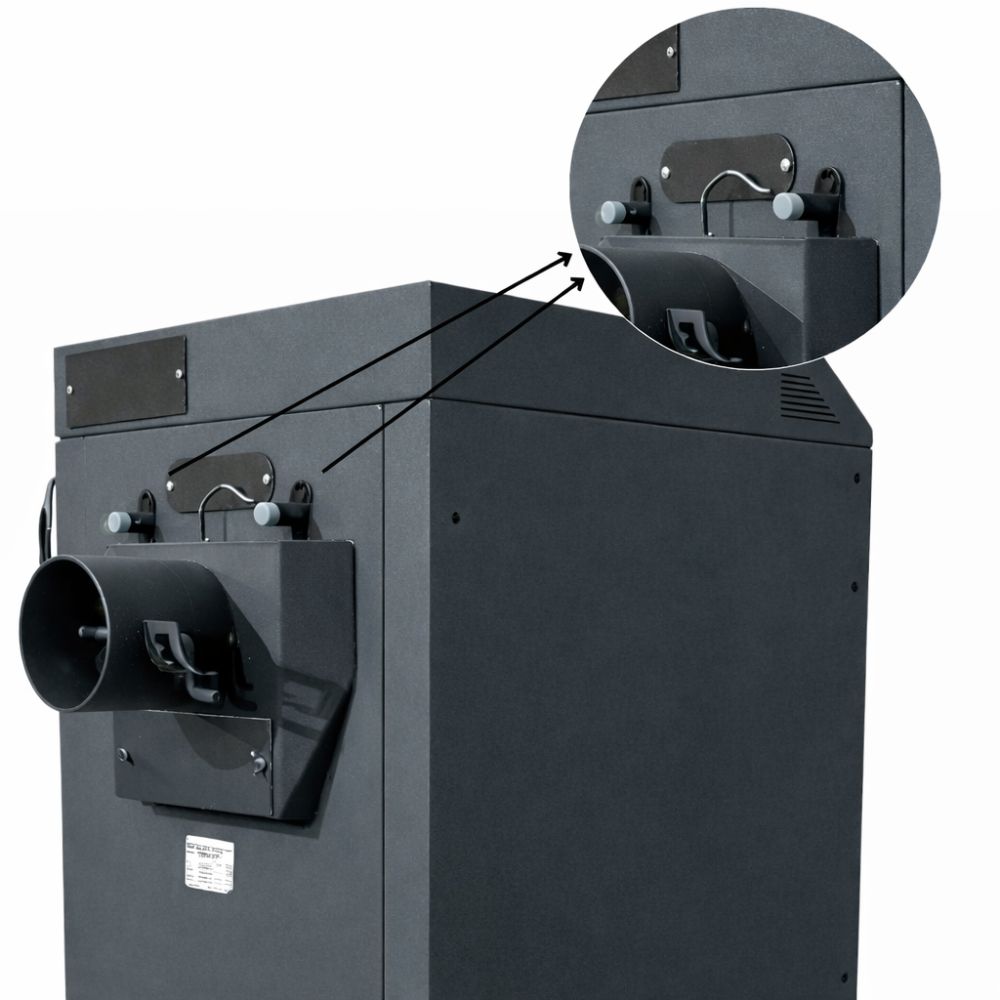

6 - Savupiippu

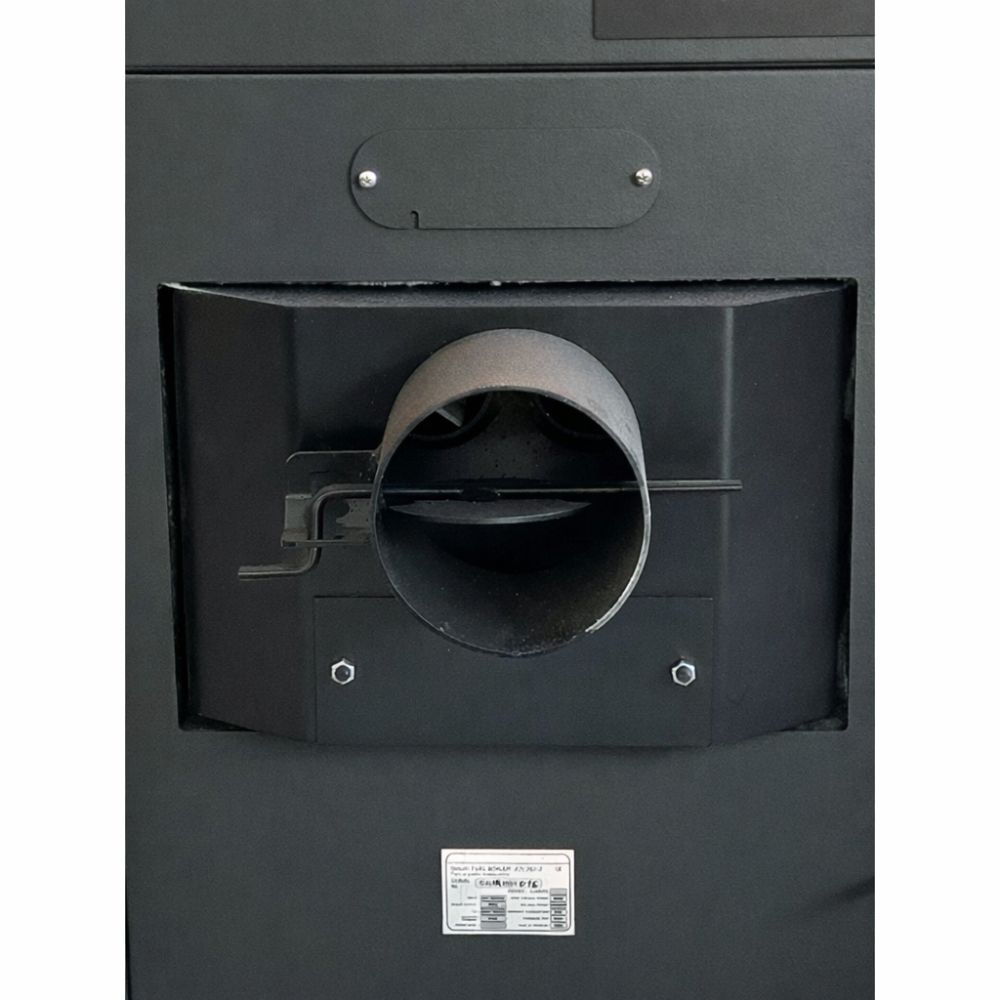

7 - Venttiili savupiipun vedon säätöön
8 - Tarkastusreikä savupiipun puhdistukseen
9 - Anturilämpömittari (kattiloissa ilman tuuletinta)
10 - Hätäkierukka
11 - Venttiili toisioilmalle
12 - Ilmansyöttöventtiili (kattiloissa ilman tuuletinta)
13 - Mekaaninen lämpötilansäädin (kattiloissa ilman tuuletinta)
14 - Kaapelin pistorasian kansi
15 - Antureiden tarkastuskansi
16 - G 1½" Veden tuloliitin
17 - G 1½" Veden ulostuloliitin
18 - G ½" Liitäntä kattilan täyttöön ja tyhjennykseen
19 - Polttimen asennusreiän kansi
20 - Tuhkan turvaluukku
21 - Savupiipun kiinnitysluukku
22 - Ylempi turvaovi
23 - Tuhkakuppi
24 - Ilmanjakolaite
25 - Sulake
26 - Kattilan turvatermostaatti – STB

Esimerkkikaavioita kattilan kytkemiseksi erityyppisiin lämmitysjärjestelmiin
